Описание продукции

Комбинации приборов




п/п

Наименование и тип изделия

Краткая техническая характеристика

Применяемость

1.

Комбинация приборов 3110.3801000
-30
-05

Все элементы выполнены на едином электронном модуле.
Сигнализаторы
Номинальное напряжение, В
Масса, кг


26 шт.
12
1,1

ГАЗ-31105
ГАЗель

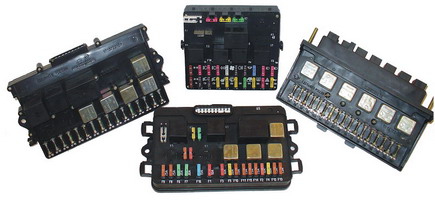

Блоки реле и предохранителей




п/п

Наименование и тип изделия

Краткая техническая характеристика

Применяемость

1.

Блок реле и предохранителей 172.3722 (2108-3722010-08)

включает в себя:
реле:
495.3747-08
524.3747-08
313.3747-11
предохранители:

16А
Номинальное напряжение, В
Масса, кг


1.шт. 1.шт. 5.шт.
16 шт. 4 шт.
12
1,4

ВАЗ-2108
ВАЗ-2109
ИЖ-2126

2.

Блок предохранителей и реле 15.3722.000-02 (2105-3722010-08)

включает в себя:
реле:
313.3747-11
Предохранители:

16А
Номинальное напряжение, В
Масса, кг


3шт.
18 шт. 3 шт.
12
1,5

ВАЗ-2105
ВАЗ-2107

3.

Блок монтажный 2115-3722.010-08

включает в себя:
реле:
495.3747-08
526.3747-08
4412.3747-18
313.3747-11
313.3747
предохранители:
7.5А.
10А
15А
20А
ЗОА
Номинальное напряжение, В.
Масса, кг


1 шт. 1 шт. 1 шт. 4 шт. 2 шт.
9 шт. 4шт. 1 шт. 3 шт. 3 шт.
12
1,4

ВАЗ-2115
ВАЗ-2108
ВАЗ-2109

4.

Блок монтажный 2110-3722.010-08

включает в себя:
реле:
495.3747-08
524.3747-08
313-3747-11
71.3747-08
предохранители:

7.5А
10А
15А
20А
25А
30А
Номинальное напряжение, В
Масса, кг


1шт. 1шт. 3шт. 1шт.
2шт. 4шт. 7шт. 1шт. 6шт. 1шт. 2шт.
12
1

ВАЗ-2110
ВАЗ-2111
ВАЗ-2112

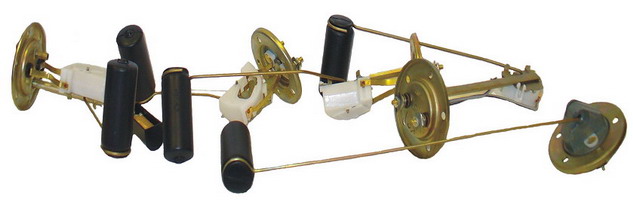

Датчики указателя уровня топлива


п/п

Наименование и тип изделия

Краткая техническая характеристика

Применяемость

1.

Датчик указателя уровня топлива БМ-101Д

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12 ; 24
136
90
0,11


ГАЗ-31029 (70 л. бак)

2.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива 16.3827

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12 ; 24
306
90
0,12

ГАЗ-66-40
ГАЗ-3307

3.

Датчик указателя уровня топлива ИЖБМ1

Номинальное напряжение, В
Радиус рычага, мм
Сопротивление реостата, Ом
Масса, кг

12
143
90
0,16

ИЖ-2126

4.

Датчик указателя уровня топлива БМ139-Д

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12 ; 24
97,5
90
0,11

ГАЗ-31029 (55 л. бак)

5.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива и трубкой забора топлива 11.3827

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12
147,5
90
0,15

Москвич 2141 (металлический бак)

6.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива и трубкой забора топлива 2104-3827010-21

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12
183
330
0,154

ВАЗ-2104

7.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива и трубкой забора топлива 2107-3827010-01

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12
290
330
0,2

ВАЗ-2105
ВАЗ-2106
ВАЗ-2107

8.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива и трубкой забора топлива 2131-3827010

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12
110
250
0,15

НИВА-ТАЙГА

9.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива 581.3827-70Л

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12
115
330
0,14

ГАЗ-3110 (70 л. бак)

10.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива 582.3827-55Л

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12
115
330
0,14

ГАЗ-3110 (бак 55л)

11.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива 5412-3827

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12
168
330
0,13

ГАЗ-2705 и модификации

12.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива и трубкой забора топлива 21 08-3827010-20

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12
114
330
0,14

ВАЗ-2108 ВАЗ-2109 ВАЗ-2110

13.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива и трубкой забора топлива 21083-3827010-10

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12
114
250
0,14

ВАЗ

14.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива 23.3827

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12; 24
328
90
0,19

Трактор Т-25

15.

Датчик указателя уровня топлива БМ134-Д

Номинальное напряжение, В
Радиус рычага, мм
Сопротивление реостата, Ом
Масса, кг

12
105
60
0,108

Москвич 2140, Москвич 412, ИЖ-21251

16.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива 14.3827

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12; 24
279
90
0,19

Тракторы (ВТЗ)

17.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива В26.3827

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12; 24
490
90
0,38

Комбайн «Дон-1500»

18.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива В11.3827

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12
195
330
0,145

ГАЗ-2705 и модификации ГАЗ-3221 и модификации

19.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива В15.3827

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

24
168
800
0,13

ГАЗель (дизель)

20.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива В34.3827

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12, 24
168
90
0,14

ГАЗ-330811 "Вепрь"

21.

Датчик указателя уровня топлива с сигнализатором резервного запаса топлива 21213-3827010-01

Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12
110
250
0,15


22.

Датчик указателя уровня топлива В26.3827-10
Номинальное напряжение, В
Радиус рычага, мм
Полное сопротивление реостата, Ом
Масса, кг

12
490
330
0,38

Комбайн, Ростсельмаш

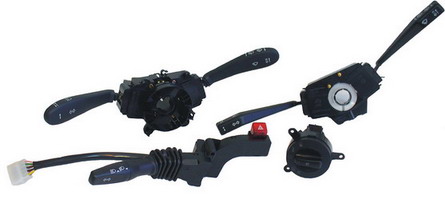

Переключатели


п/п

Наименование и тип изделия

Краткая техническая характеристика


Применяемость

1.

Переключатель указателей поворота и света П135М-3726000

Номинальное напряжение, В
Коммутируемый ток, А
Масса, кг

12
8
0,21

ИЖ-21251
ИЖ-2715

2.

Переключатель подрулевой многофункциональный 68.3709 (2108-3709305-01) в сборе

Номинальное напряжение, В
Коммутируемый ток, А
Масса, кг

12
8
0,27

ВАЗ-2108
ВАЗ-2109
ВАЗ-2110
ВАЗ-2111, 2112
ВАЗ-2114, 2115

3.

Переключатель световой сигнализации 69.3709000 (2108-3709330-01)

Номинальное напряжение, В
Коммутируемый ток, А

12
8

ВАЗ-2108
ВАЗ-2109
ВАЗ-2110
ВАЗ-2111, 2112
ВАЗ-2114, 2115

4.

Переключатель стеклоочистителя и стеклоомывателя 70.3709000 (2108-3709340-01)

Номинальное напряжение, В
Коммутируемый ток, А

12
8

ВАЗ-2108
ВАЗ-2109
ВАЗ-2110
ВАЗ-2111, 2112
ВАЗ-2114, 2115

5.

Соединитель 19.3723000 (2108-3709320-01)



ВАЗ-2108
ВАЗ-2109
ВАЗ-2110
ВАЗ-2111, 2112
ВАЗ-2114, 2115

6.

Переключатель подрулевой 2123-3709305

Номинальное напряжение, В
Коммутируемый ток, А
Кол-во позиций, шт
Масса, кг

12
8
15
0,346

ВАЗ-2123 "Шевроле-Нива"
ВАЗ-2170 "Лада-Приора"

7.

Переключатель световой сигнализации 2123-3709330

Номинальное напряжение, В
Коммутируемый ток, А

12
8

ВАЗ-2123
ВАЗ-2170
ВАЗ-1118

8.

Переключатель стеклоочистителей 2123-3709340

Номинальное напряжение, В
Коммутируемый ток, А

12
12

ВАЗ-2123

9.

Соединитель 2123-3709320



ВАЗ-2123
ВАЗ-2170
ВАЗ-1118

10.

Переключатель трехрычажный 123.3709.000 (2105-3709310)

Номинальное напряжение, В
Коммутируемый ток, А
Масса, кг

12
9
0,48

ВАЗ-2104
ВАЗ-2105
ВАЗ-2107
ВАЗ-2121

11.

Переключатель трехрычажный 12.3709.000 (2105-3709310-30)

Номинальное напряжение, В
Коммутируемый ток, А
Масса, кг

12
9
0,655

ВАЗ-2106

12.

Переключатель подрулевой трехрычажный (экспортный вариант) 124.3709 (2105-3709310-10)

Номинальное напряжение, В
Коммутируемый ток, А
Масса, кг


12
9
0,48

ВАЗ-2105

13.

Центральный переключатель света 3111.3709.600-08

Номинальное напряжение, В
Масса, кг

12
0,09

ГАЗ-3302

14.

Переключатель подрулевой, комбинированный П145-01-3709000-01 (5320-3709210)

Номинальное напряжение, В
Коммутируемый ток, А
Масса, кг

12; 24
15
1,5

КАМАЗ
ПАЗ
ЗИЛ-233ГЯ

15.

Подрулевой переключатель стеклоочистителей с кнопками управления бортовым компьютером 1118-3709340

Номинальное напряжение, В
Коммутируемый ток, А

12
12

ВАЗ-1118

16.

Соединитель 2123-3709340



ВАЗ-2123
ВАЗ-2170
ВАЗ-1118

17.

Переключатель световой сигнализации 3302-3709100

Номинальное напряжение, В
Коммутируемый ток, А
Масса, кг

12;24
12
0,165

ГАЗ-3302 и модификации
ГАЗ-2705 и модификации
ГАЗ-3221 и модификации

18.

Переключатель стеклоочистителя и стеклоомывателя 3302-3709200

Номинальное напряжение, В
Коммутируемый ток, А
Масса, кг

12; 24
6
0,14

ГАЗ-3302 и модификации
ГАЗ-2705 и модификации
ГАЗ-3221 и модификации

19.

Переключатель световой сигнализации 3111.3709100-08

Номинальное напряжение, В
Коммутируемый ток, А
Масса, кг

12
9
0,16


ГАЗ-31105

20.

Переключатель стеклоочистителя и омывателя 3111.3709200-08

Номинальное напряжение, В
Коммутируемый ток, А
Масса, кг

12
6
0,15


ГАЗ-31105

21.

Переключатель световой сигнализации 3111.3709100-18

с колодкой АМР

Номинальное напряжение, В
Коммутируемый ток, А
Масса, кг

12

9

0,16

ГАЗ+

ГАЗель «Бизнес»

22.

Переключатель световой сигнализации 3111.3709100-28

с колодкой АМР и кнопкой управления круизконтролем

Номинальное напряжение, В
Коммутируемый ток, А
Масса, кг

12
9
0,16

ГАЗель+

ГАЗель «Бизнес»

23.

Переключатель стеклоочистителя с регулятором паузы 3110.3709300-18 с колодкой АМР

Коммутируемый ток, А
Масса, кг

6
0,15

ГАЗель+

ГАЗель «Бизнес»

24.

Соединитель с устройством вращающимся 1118-3709315 для надувной подушки безопасности

Номинальное напряжение, В
Масса, кг

12

0,21

«Лада – Калина»

«Лада – Приора»

Шевроле – Нива»

25.

Переключатель световой сигнализации 1118-3709330

Номинальное напряжение, В
Коммутируемый ток, А
Масса, кг

12

8

0,12

«Лада – Калина»

«Лада – Приора»

26.

Переключатель стеклоочистителей 1118-3709340-20

Номинальное напряжение, В
Коммутируемый ток, А

12

8

«Лада – Калина»

«Лада – Приора»

27.

Переключатель стеклоочистителей 1118-3709340-10

Номинальное напряжение, В
Коммутируемый ток, А

12
12

«Лада – Калина»

«Лада – Приора»

28.

Переключатель стеклоочистителей 11189-3709340-20

Номинальное напряжение, В
Коммутируемый ток, А

12
12

«Лада – Приора»

«Лада – Приора FL »

29.

Переключатель стеклоочистителей 11189-3709340

Номинальное напряжение, В
Коммутируемый ток, А

12

12

«Лада – Приора норма»

«Лада – Приора люкс»

30.

Переключатель стеклоочистителей 11189-3709340-10

Номинальное напряжение, В
Коммутируемый ток, А

12

12

«Лада – Приора стандарт»

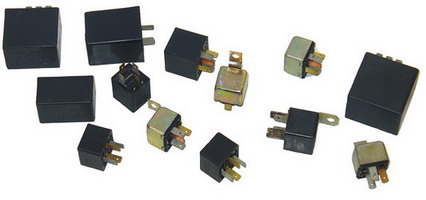

Электронные и электромеханические реле, прерыватели


п/п

Наименование и тип изделия

Краткая техническая характеристика

Применяемость

1.

Реле 313.3747 (2110-3747210-48) с замыкающими контактами и помехоподавительным резистором

Номинальное напряжение, В
Номинальная нагрузка, А
Напряжение срабатывания, В
Напряжение отпускания, В
Масса, кг

12
30
≤8
1,5-5,5
0,025

ВАЗ-2108
ВАЗ-2109
ВАЗ-2105
ВАЗ-2107
ВАЗ-2115
Шевроле-Нива

2.

Реле 313.3747-10 с замыкающими контактами и скобой крепления

Номинальное напряжение, В
Номинальная нагрузка, А
Напряжение срабатывания, В
Напряжение отпускания, В
Масса, кг

12
30
≤8
1,5-5,5
0,027

ГАЗ-3207
ГАЗ-3110
ГАЗ-3102
ГАЗ-3302
ГАЗ-31029

3.

Реле 313.3747-11 (2105-3747210-38)

Номинальное напряжение, В
Номинальная нагрузка, А
Напряжение срабатывания, В
Напряжение отпускания, В
Масса, кг

12
30
≤8
1,5-5,5
0,025

ВАЗ-2105
ВАЗ-2107
ВАЗ-2109
ВАЗ-2108
ВАЗ-2115

4.

Реле контроля исправности ламп 4422.3747-08 (2110-3747410-08)

Номинальное напряжение, В
Время срабатывания
Нагрузка:
2хА12-4
2хА12-5
2хА 12-21
Масса, кг

12
1сек

0,025

ВАЗ-2108
ВАЗ-2109
ВАЗ-2115
Шевроле-Нива

5.

Реле контроля исправности ламп 4422.3747-18 (2115-3747410-08)

Номинальное напряжение, В

Время срабатывания
Нагрузка:
2хА12-4
2хА12-5 4х
А12-21
Масса, кг

12
1сек

0,025

ВАЗ-2115

6.

Реле силовое 71.3747-08 (2110-3747310-01) с замыкающими контактами

Номинальное напряжение, В
Номинальная нагрузка, А
Напряжение срабатывания, В
Напряжение отпускания, В
Масса, кг

12
50
≤8
≤4
0,036

ВАЗ-2110
Шевроле-Нива

7.

Реле стартера 3110-3747 с замыкающими контактами и скобой крепления

Номинальное напряжение, В
Номинальная нагрузка, А
Напряжение срабатывания, В
Напряжение отпускания, В
Масса, кг

12
70
≤8
≤4
0,039

ГАЗ-3110

8.

Прерыватель стеклоочистителя 524.3747-08 (2108-3747710-08)

Номинальное напряжение, В
Частота выключения, цикл/мин
Задержка отключения, дв. ход
Масса, кг

12
14±4
2-4
0,023

ВАЗ-2108
ВАЗ-2109
ВАЗ-2110
ВАЗ-2 1 1 5
входит в блок

9.

Прерыватель указателей поворота и аварийной сигнализации 495.3747-08 (2108-3747010-18)

Номинальное напряжение, В
Частота прерываний, цикл/мин
Нагрузка, Вт:
в режиме маневрирования
в режиме аварийной сигнализации
Масса, кг

12
90±20
(2×21)+3
[(2×21)+3]×2
0,02

ВАЗ-2108
ВАЗ-2109
ВАЗ-2110
ВАЗ-2115
входит в блок

10.

Прерыватель стеклоочистителя 526.3747-08 (2114-3747710-08)

Номинальное напряжение, В
Частота выключения, цикл/мин
Задержка отключения, дв. ход
Масса, кг

12
14±4
2-4
0,023

ВАЗ-2108
ВАЗ-2109
ВАЗ-2110
ВАЗ-2115

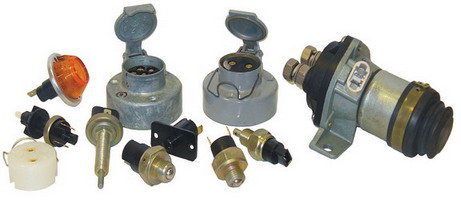

Выключатели, коммутационные элементы


п/п

Наименование и тип изделия

Краткая техническая характеристика

Применяемость

11.

Розетка 47К

Номинальное напряжение, В
Номинальная нагрузка, А
Масса, кг

12; 36
10
0,022

Тракторы

12.

Розетка ПС 400

Номинальное напряжение, В
Номинальная нагрузка,
А Масса, кг

12; 24
6
0,2

ЗИЛ

13.

Розетка ПС ЗООАЗ

Номинальное напряжение, В Н
оминальная нагрузка, А
Масса, кг

12; 24
40
0,194

Грузовые автомобили
Тракторы
Прицепы и полуприцепы

14.

Вилка ПС ЗООАЗ

Номинальное напряжение, В
Номинальная нагрузка, А
Масса, кг

12; 24
40
0,19

Грузовые автомобили
Тракторы
Прицепы и полуприцепы

15.

Выключатель сигнала

положения педали сцепления

21214-3720020-20

Номинальное напряжение, В
Номинальная нагрузка, А
Масса, кг

12; 0,2
0,023

«Лада – Калина»
«Лада – Приора»
«Нива»

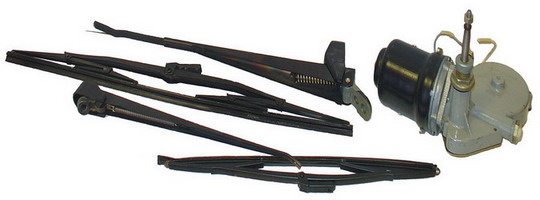

Стеклоочистители


п/п

Наименование и тип изделия

Краткая техническая характеристика

Применяемость

1.

Стеклоочиститель СЛ230М-10 односкоростной, однощеточный

Номинальное напряжение, В
Угол размаха щетки,º
Длина щетки, мм
Масса, кг

12
110
330
1,9

Тракторы
Комбайны

2.

Стеклоочиститель СЛ230М-50 односкоростной, однощеточный

Номинальное напряжение, В
Угол размаха щетки, °
Длина щетки, мм
Масса, кг

12
110
500
2

Тракторы
Комбайны
